5.5 Обслуживание, снятие и установка радиатора системы охлаждения
Обслуживание, снятие и установка радиатора системы охлаждения
|
Не приступайте к выполнению процедур до полного остывания двигателя.
См. также предупреждения в начале Раздела Антифриз -
общие сведения. |
Обслуживание без снятия
|
|
На моделях с турбонаддувом
проверка производится на горловине наполнительного бачка.
|
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
1. Заглушите двигатель, тщательно протрите все подлежащие
проверке стыки и соединения.
2. Снимите крышку заливной горловины радиатора, в случае необходимости
долейте в радиатор охлаждающую жидкость для подъема уровня последней
до нижнего среза горловины.
3. Подсоедините к заливной горловине специальное приспособление
для проверки радиатора и создайте внутри последнего давление в 157
кПа. Проверьте сборку радиатора и его штуцерные соединения на наличие
признаков утечек жидкости. Осмотрите также на предмет развития утечек
радиаторные шланги.
|
|
Снятие
Детали установки радиатора и сопутствующих компонентов на моделях
без турбонаддува
|
|
1 —
Кожух вентилятора системы охлаждения
2 — Сборка вентилятора системы охлаждения
(крыльчатка с электродвигателем)
3 — Крышка расширительного бачка
4 — Переливной шланг
5 — Кронштейн
6 — Расширительный бачок
7 — Хомуты
8 — Верхний радиаторный шланг
9 — Нижний радиаторный шланг
10 — Кронштейн радиатора
11 — Подушка верхней опоры
|
12 —
Пробка для выпуска воздуха
13 — Радиатор
14 — Подушка нижней опоры
15 — Радиатор
16 — Подводящая линия (А) охладителя ATF
17 — Отводящая линия охладителя ATF
18 — Хомут
19 — Линии тракта охлаждения ATF
20 — Подводящая линия (В) охлаждения ATF
21 — Отводящая линия (В) охладителя ATF
|
Детали установки радиатора и сопутствующих компонентов на моделях
с турбонаддувом
|
|
1 —
Кожух вентилятора системы охлаждения
2 — Сборка основного вентилятора системы
охлаждения (крыльчатка с электродвигателем)
3 — Шланг к наполнительному бачку
4 — Дренажная трубка
5 — Крышка расширительного бачка
6 — Кронштейн
7 — Переливной шланг (В)
8 — Расширительный бачок
9 — Сливной краник
10 — Уплотнение
11 — Сливной вентиль
|
12 —
Сливная трубка
13 — Хомут
14 — Нижний радиаторный шланг
15 — Верхний радиаторный шланг
16 — Подушка верхней опоры
17 — Кронштейн радиатора
18 — Радиатор
19 — Подушка нижней опоры
|
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
2. Опорожните систему охлаждения (см. Главу Текущее
обслуживание). Если замена охлаждающей жидкости производилась
недавно, сохраните ее для дальнейшего использования (см. предупреждение
в Разделе Антифриз - общие сведения).
3. Отсоедините верхний и нижний радиаторные шланги от двигателя.
4. Снимите крышку ремня.
5. На моделях без турбонаддува отсоедините расширительный бачок и
переливной шланг.
6. На моделях с турбонаддувом отсоедините от радиатора идущий к наполнительному
бачку шланг.
7. Отсоедините электропроводку от основного и вспомогательного вентиляторов.
|

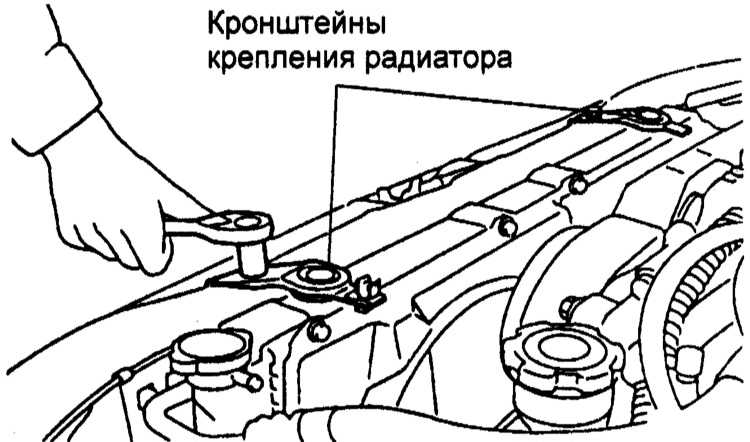

| 8. Отсоедините кронштейны крепления радиатора.
|
|
9. Приподняв радиатор, слегка сдвиньте его
влево.
10. Отсоедините подводящую и отводящую линии охлаждения ATF. Слейте
в приготовленную емкость рабочую жидкость.
11. Поднимите радиатор вверх и извлеките его из двигательного отсека
автомобиля.
|
|
Установка
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Наденьте резиновые подушки опор на пальцы в нижней
части радиаторной сборки.
2. Заправьте подушки в гнезда на передней панели и установите радиатор.
3. Установите кронштейны крепления радиатора. Вверните и прочно затяните
крепежные болты.
4. Подсоедините электропроводку к основному и вспомогательному радиаторам.
5. Подсоедините верхний и нижний радиаторный шланги.
6. Установите расширительный бачок и переливной шланг.
7. Установите ремень.
8. Подсоедините отрицательный провод к батарее.
9. Залейте в систему охлаждающую жидкость.
|
На моделях
с турбонаддувом охлаждающая жидкость заливается в наполнительный
бачок.
|
10. Добейтесь поднятия уровня охлаждающей жидкости до верхней отметки
на стенке расширительного бачка.
11. Установите крышку заливной горловины радиатора и пробку для выпуска
воздуха.
12. Прогрейте двигатель до нормальной рабочей температуры, дав ему
поработать в течение 5 минут при оборотах от 2000 до 3000 в минуту.
13. Заглушите двигатель и дождитесь, пока температура охлаждающей
жидкости снизится до безопасного значения.
14. Снимите пробку и крышку заливной горловины радиатора.
15. Если уровень жидкости в радиаторе снизился, долейте ее до нижнего
среза горловины.
16. Проверьте уровень жидкости в расширительном бачке, в случае необходимости
произведите соответствующую корректировку.
17. Установите пробку и крышку заливной горловины.
|
|
|
|
