Автомобиль Subaru Forester (Субару Форестер)Все автомобили » Subaru Forester (Субару Форестер) . 10. Сцепление, трансмиссионная линия10.0 Сцепление, трансмиссионная линия Сцепление, трансмиссионная линия Общая информация Настоящая Глава посвящена трансмиссионным компонентам, расположенным между задней частью двигателя и ведущими колесами автомобиля (включая задний дифференциал, однако без коробки передач и раздаточной коробки, которые рассматриваются в Главе Коробка переключения передач по своему назначению рассматриваемые компоненты можно разбить на... 10.1 Спецификации Спецификации Сцепление Общие параметры Характеристика Значение Тип Сухое, однодисковое с диафрагменной пружиной и гидравлическим приводом Предельная допустимая величина биения фрикционного диска, мм 1.00 Минимальная допустимая остаточная толщина фрикционных накладок (высота выступания их поверхности над голов... 10.2 Сцепление - общая информация и проверка состояния компонентов  Сцепление - общая информация и проверка состояния компонентов

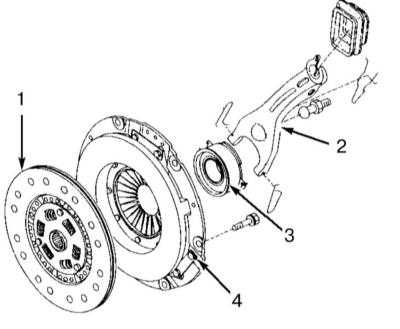

На всех моделях, оборудованных РКПП, используется однодисковое сцепление сухого
типа с диафрагменной пружиной. Ступица фрикционного (ведомого) диска сцепления
оборудована продольными шлицами, входящими в зацепление со шлицами цапфы первичного
вала коробки передач. Фрикционный и нажимной диски сцепления удерживаются в контакте

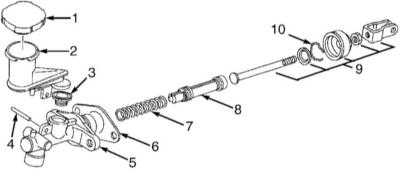

...10.3 Снятие, проверка состояния компонентов и установка главного цилиндра сцепления  Снятие, проверка состояния компонентов и установка главного цилиндра сцепления
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. При помощи шприца откачайте гидравлическую жидкость
из резервуара главного цилиндра сцепления.
2. Отсоедините гидравлическую линию, - для отпускания штуцерной гайки
следует воспользоваться специальным накидным ключ...10.4 Снятие и установка исполнительного цилиндра сцепления Снятие и установка исполнительного цилиндра сцепления
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите сборку воздухоочистителя (см. Главу Системы
питания и выпуска).
2. Отсоедините от исполнительного цилиндра гидравлическую линию, -
для отдавания штуцерной гайки воспользуйтесь специальным накидным
ключом с разре...10.5 Удаление воздуха из гидравлического тракта привода выключения сцепления Удаление воздуха из гидравлического тракта привода выключения сцепления Прокачка гидравлического привода выключения сцепления должна осуществляться каждый раз после снятия его компонентов, а также когда уровень жидкости в резервуаре главного цилиндра падает настолько, что в сборку попадает воздух. Принцип прокачки тот же, что и используемый при удалении воздуха из тормозного тракта. ... 10.6 Передние приводные валы - общая информация  Передние приводные валы - общая информация

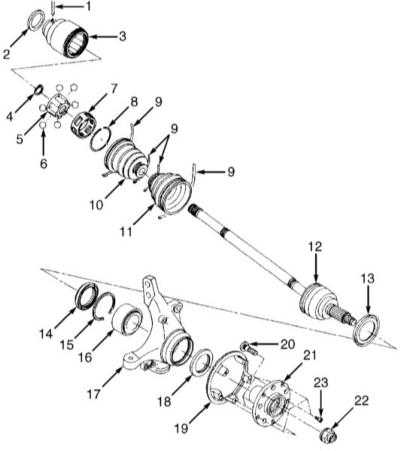

Конструкция переднего приводного вала
1 —
Цилиндрический штифт
2 — Отражательная пластина
3 — Наружная обойма
4 — Стопорное кольцо
5 — ...10.7 Снятие, обслуживание и установка передних приводных валов  Снятие, обслуживание и установка передних приводных валов
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините отрицательный провод от батареи.
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
...10.8 Снятие и установка сборки поворотного кулака, обслуживание ступичной сборки  Снятие и установка сборки поворотного кулака, обслуживание ступичной сборки
Подшипники и сальники подлежат
замене в обязательном порядке!
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поддомкратьте автомобиль и установите его на
подпорки.
2. Снимите соответствующее переднее колесо
3. При помощи зубила р...10.9 Задние приводные валы - общая информация  Задние приводные валы - общая информация
Приводные валы служат для передачи крутящего момента на ведущие колеса автомобиля.

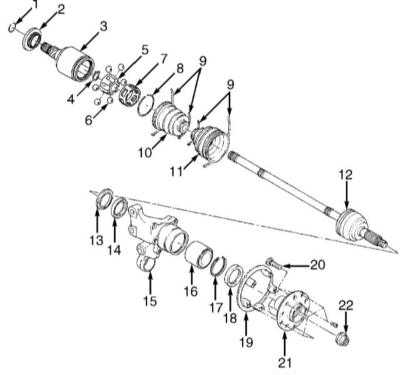

Конструкция заднего приводного вала
1 —
Стопорное кольцо (модели 2.2 л с АТ)
2 — Отражательная пластина (шарнир двойной
компенсации)
3 ...10.10 Снятие, обслуживание и установка задних приводных валов  Снятие, обслуживание и установка задних приводных валов
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините отрицательный провод от батареи.
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
...10.11 Снятие, обслуживание и установка задней ступицы Снятие, обслуживание и установка задней ступицы На моделях, оборудованных ABS, постарайтесь не повредить роторы колесных датчиков! Ступичный подшипник повторному использованию не подлежит и должен сниматься только в случае необходимости его замены. Снятие и разборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Сними... 10.12 Задний дифференциал - общая информация Задний дифференциал - общая информация На всех полноприводных моделях используется один базовый тип заднего моста. Идентификационная маркировка выбивается на передней стенке дифференциала и, - дополнительно, - на ярлыке, закрепленном на крышке дифференциала. Для определения передаточного отношения заднего дифференциала необходимо разделить количество зубьев венца ведомой шестерни на коли... 10.13 Снятие и установка карданного вала Снятие и установка карданного вала Карданный вал выполнен в виде монолитного блока, разборке не подлежит и в случае выхода из строя заменяется в сборе с центральным подшипником. ПОРЯДОК ВЫПОЛНЕНИЯ 1. В случае необходимости снимите заднюю секцию системы выпуска отработавших газов (см. Главу Системы ... 10.14 Снятие и установка фланца ведущей шестерни дифференциала и сальника Снятие и установка фланца ведущей шестерни дифференциала и сальника Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слейте из дифференциала масло. 2. Поддомкратьте задок автомобиля и установите его на подпорки. 3. Пометьте положение карданного вала относительно соединительного фланца. 4. Отсоедините вал от фланца (... 10.15 Снятие и установка заднего дифференциала Снятие и установка заднего дифференциала Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините отрицательный провод от батареи... 10.16 Капитальный ремонт дифференциала  Капитальный ремонт дифференциала
Дифференциал VA-типа
Подготовка к разборке
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перенесите дифференциал на монтажный стенд (398217700).
2. Снимите заднюю крышку.
3. Изучите форму контактных пятен зубьев шестерен (см. Главу Коробка
переключения передач).
...
|
