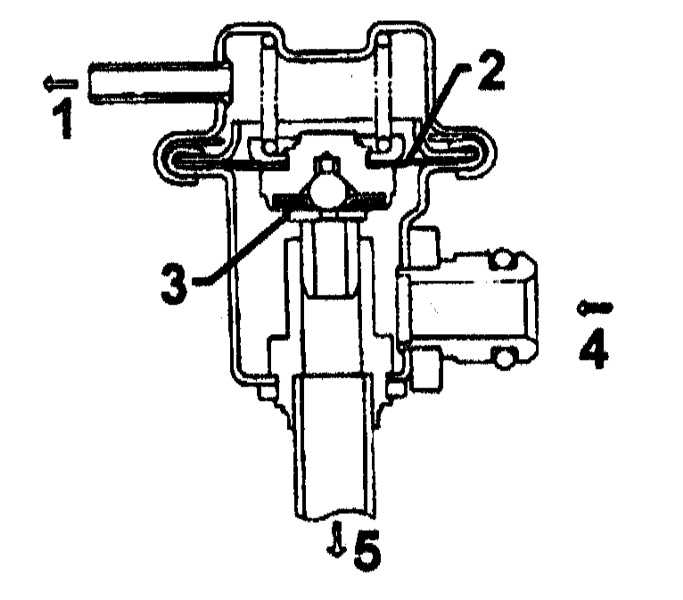

Автомобиль Subaru Forester (Субару Форестер)Все автомобили » Subaru Forester (Субару Форестер) . 6.11 Регулятор давления топлива - общие сведенияРегулятор давления топлива - общие сведения Регулятор давления топлива состоит из двух камер: топливной и диафрагменной. Горючее поступает в топливную камеру через входной штуцер. Диафрагменная камера соединена с впускным трубопроводом. Если давление в нижней камере превышает суммарное давление, создаваемое на диафрагме пружиной и разрежением в трубопроводе, то диафрагма перемещается таким образом, чтобы избыток топлива мог быть возвращен обратно в бензобак по возвратной линии. Регулятор поддерживает постоянный перепад давления в системе на уровне порядка 2.5 бар.Типичные конструкции регуляторов Конструкция регулятора давления топлива, используемая на моделях без турбонаддува

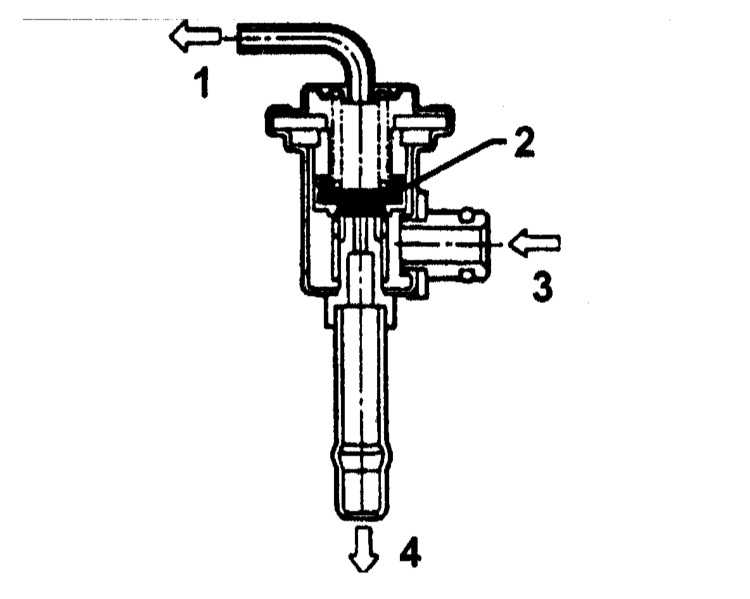

Конструкция регулятора давления топлива, используемая на моделях MPFI с турбонаддувом
| ||||||||
