9.1.6 Обслуживание привода переключения передач

Обслуживание привода переключения передач

Снятие рычагов переключения РКПП

Снятие панелей отделки центральной консоли

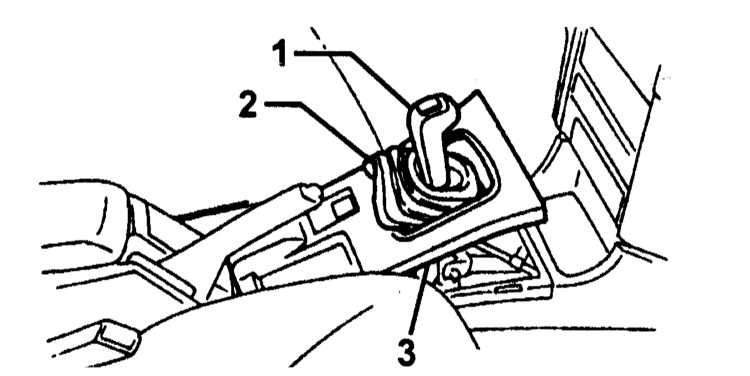

1 — Кнопка 2 — Чехол 3 — Панель отделки консоли

ПОРЯДОК ВЫПОЛНЕНИЯ

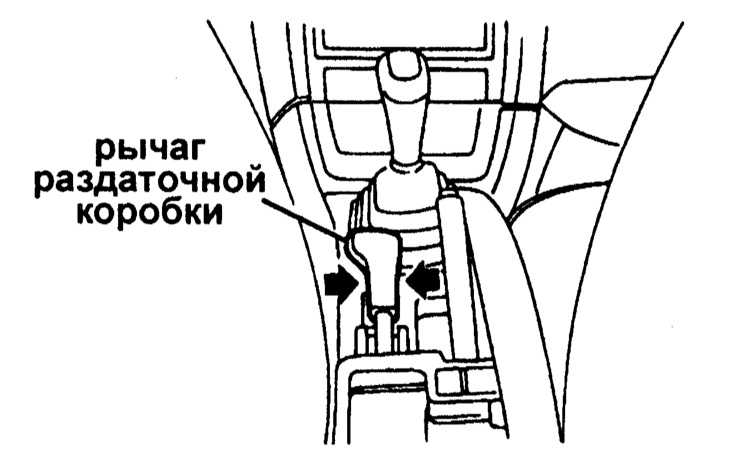

1. Снимите рукоятку рычага переключения раздаточной коробки (двухрядная коробка). Снимите рычаг.
2. Снимите переднюю и заднюю секции центральной консоли.
3. Отсоедините электропроводку датчика-выключателя контрольной лампы активации полноприводного режима (модели с отключаемым приводом задних колес).
4. Снимите с рычага рукоятку и защитный чехол.

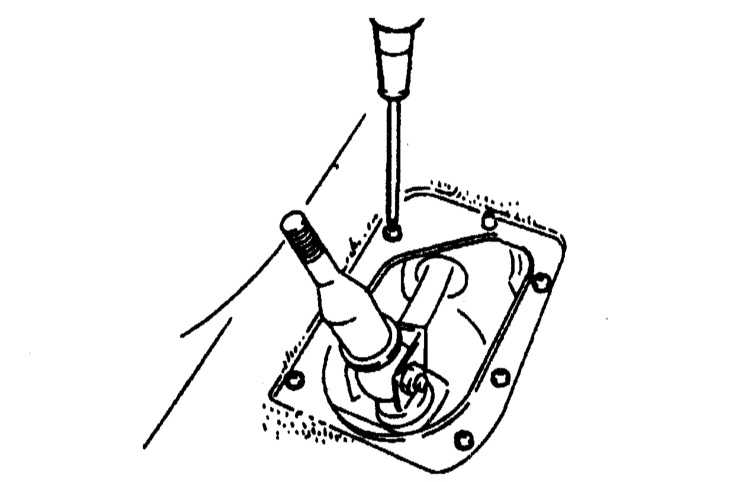

5. Выверните крепежные винты и снимите основание защитного чехла рычага.

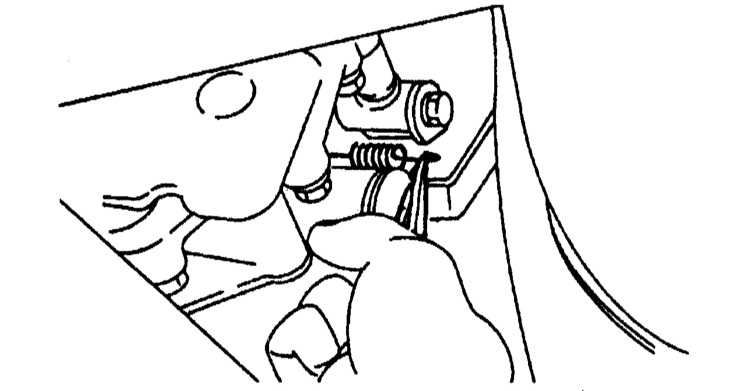

6. Снимите возвратную пружину с шарнира и карбюратора механизма переключения передач.
7. Отсоедините от кронштейна переключения стойку.
8. Отсоедините от шарнира приводную тягу.
9. Извлеките из корпуса резиновую подушку. 10. Снимите рычаг переключения передач.

Разборка

Порядок снятия компонентов рычажной сборки

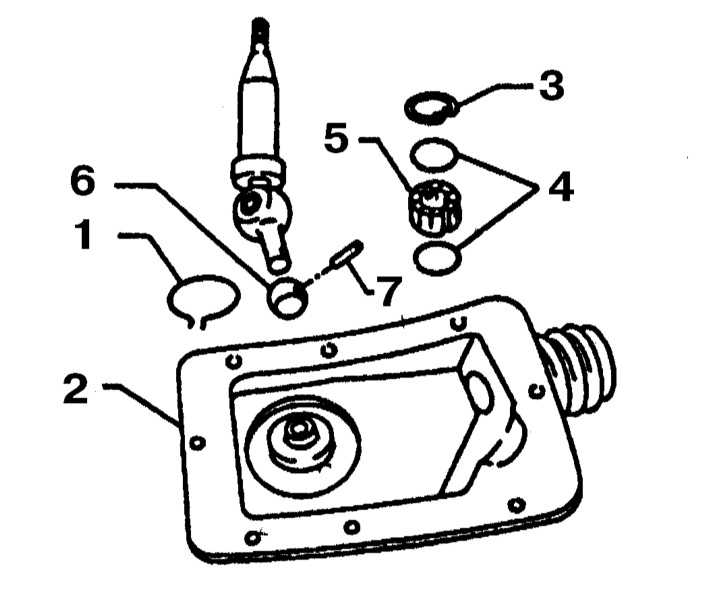

1 — Фиксирующая проволока 2 — Защитный чехол 3 — Стопорное кольцо 4 — Уплотнительное кольцо 5 — Втулка 6 — Втулка рычага 7 — Штифт

Снятие компонентов со стойки рычага переключения

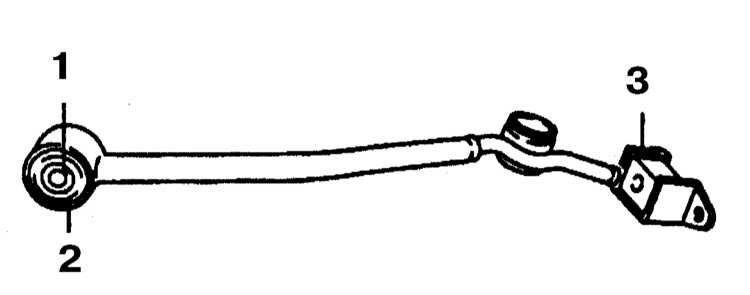

1 — Проставка 2 — Втулка 3 — Резиновая подушка

ПОРЯДОК ВЫПОЛНЕНИЯ

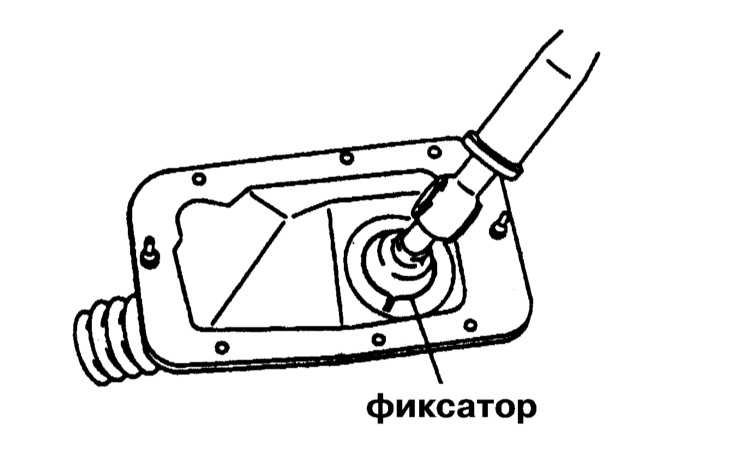

1. Снимите со стойки переключения резиновую подушку. 2. Выверните из рычага болт крепления возвратной тяги. 3. Удалите фиксирующую проволоку.
4. Снимите тягу с рычага..

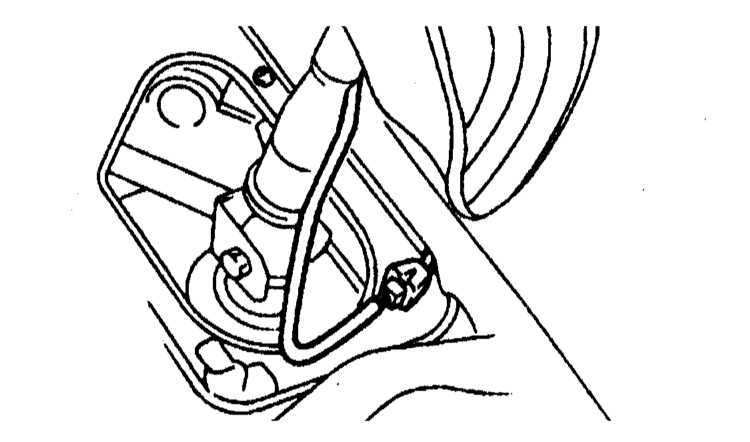

5. Снимите пыльник. 6. Удалите стопорное кольцо. 7. Отделите рычаг переключения от стойки.
8. Снимите пыльник рычага.
9. Действуя в порядке, указанном на сопроводительной иллюстрации, снимите компоненты рычажной сборки. 10. Снимите со стойки рычага проставку, втулку и резиновую подушку.

Проверка

Внимательно проверьте состояние всех компонентов рычажной сборки (втулка, подушка, проставка, чехол, тяги, рычаг, пружин). Изношенные и поврежденные детали замените.

Сборка

Установка рычага переключения на стойку

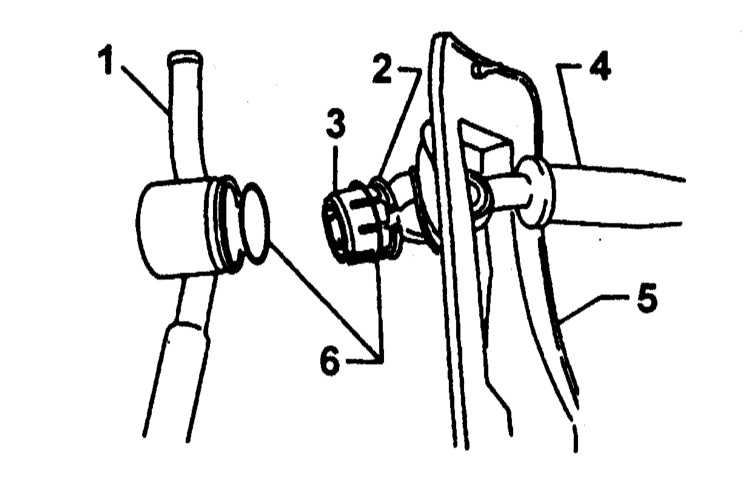

1 — Стойка 2 — Стопорное кольцо 3 — Втулка 4 — Рычаг 5 — Защитный чехол 6 — Уплотнительное кольцо

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно промойте все детали.
2. Установите на стойку рычага резиновую подушку, втулку и проставку.
3. Установите на рычаг защитный чехол, стопорное кольцо, новое уплотнительное кольцо, втулку, втулку рычага и штифт.

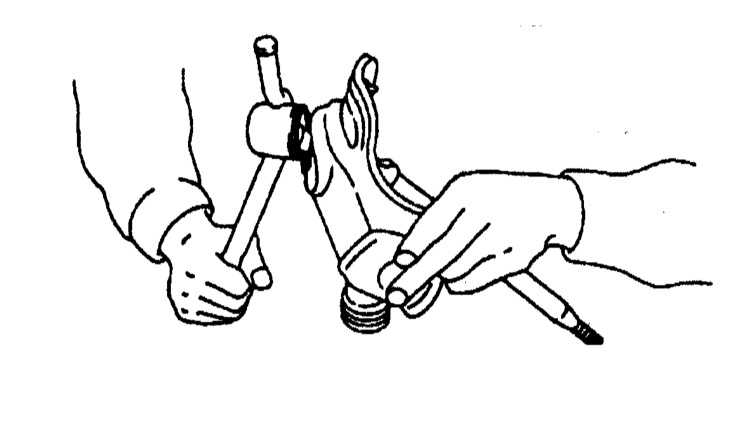

Внутреннюю поверхность втулки перед установкой следует смазать консистентной смазкой типа SUNLIGHT №2.

4. Установите рычаг переключения на стойку.
5. Установите стойку стопорное кольцо.

6. Закрепите чехол на рычаге проволочным фиксатором.

Обслуживание привода переключения передач Subaru Forester

7. Проденьте в отверстие чехла тягу.

8. Подсоедините тягу к рычагу переключения. Затяните крепеж с требуемым усилием (9 ÷ 15 Нм).

9. Установите на тягу втулку и проставку, предварительно смазав их консистентной смазкой типа SUNLIGHT №2.

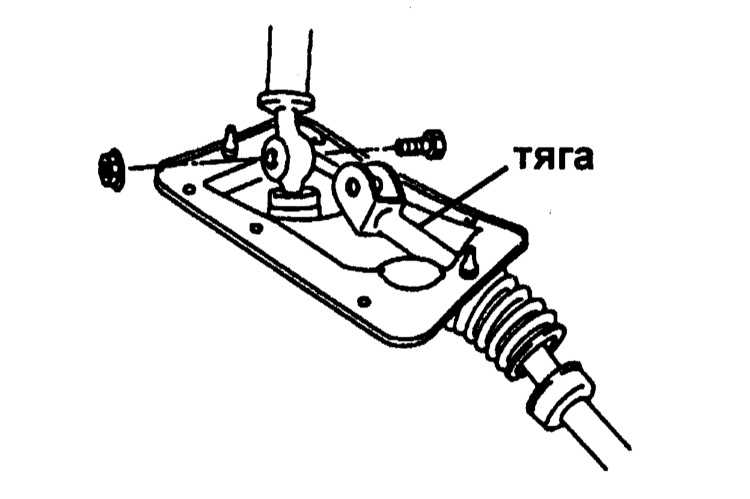

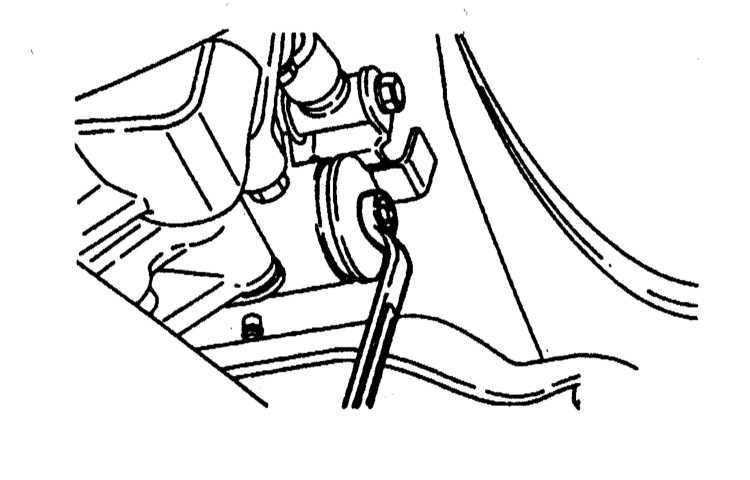

Подсоединение тяги к рычагу переключения

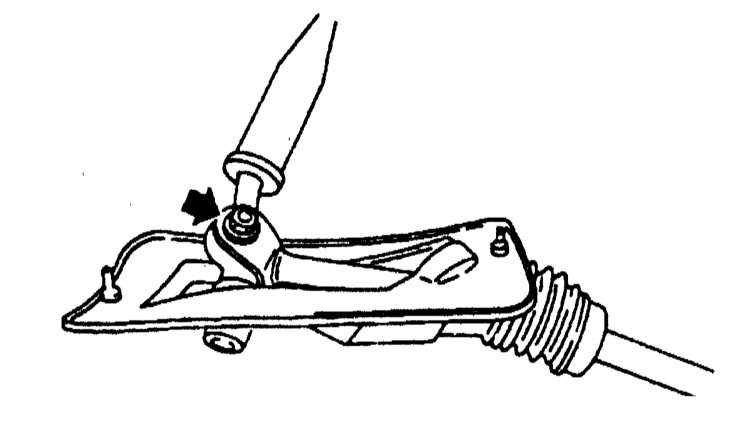

Тяга устанавливается в соответствии с иллюстрацией.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Переведите рычаг в нейтральное положение. 2. Установите рычаг в салоне автомобиля. 3. Установите защитный чехол и наверните на рычаг рукоятку. 4. При соответствующей комплектации подсоедините электропроводку к датчику-выключателю активации полного привода. 5. Установите панель отделки центральной консоли. 6. Наверните рукоятку на рычаг переключения раздаточной коробки. 7. Посадите в корпус резиновую подушку. Затяните крепеж с требуемым усилием (9 ÷ 15 Нм). 8. Подсоедините тягу к шарниру переключения, - затяните крепеж с требуемым усилием (9 ÷ 15 Нм).
9. Подсоедините стойку к кронштейну.
