9.1.7 Обслуживание рычага переключения раздаточной коробки

Обслуживание рычага переключения раздаточной коробки

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рукоятку рычага.
2. Снимите панель отделки центральной консоли.

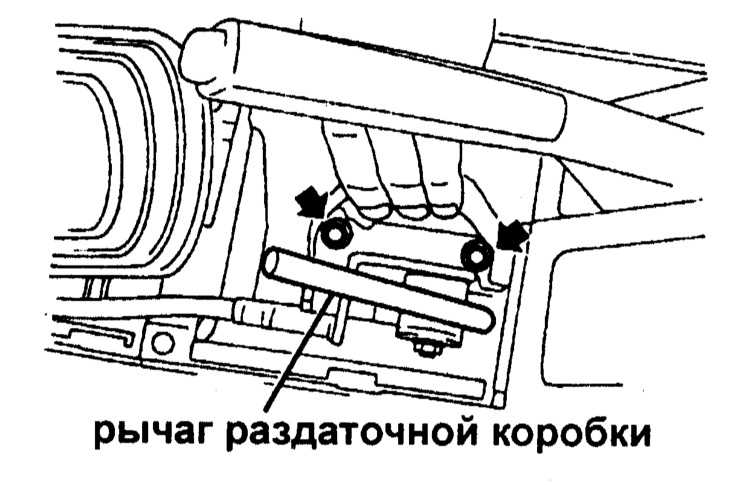

3. Выверните болты крепления рычага переключения раздаточной коробки. 1 — Кнопка 2 — Чехол 3 — Панель отделки консоли

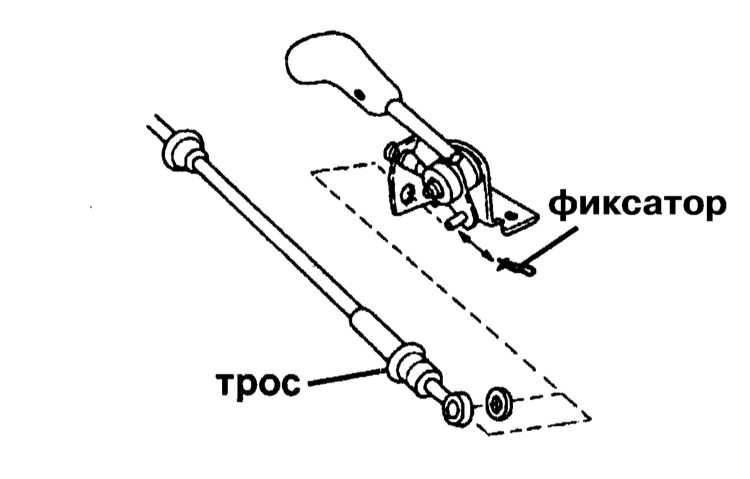

4. Снимите фиксатор крепления приводного троса к рычагу переключения раздаточной коробки.

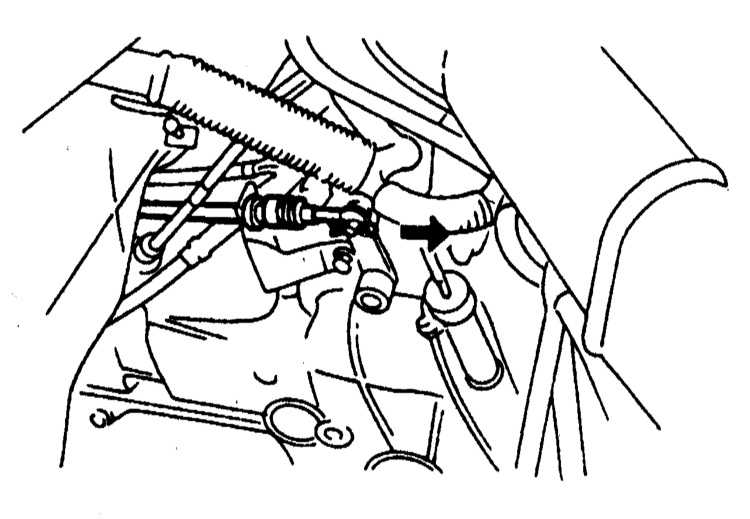

5. Снимите фиксатор крепления троса к раздаточной коробке.

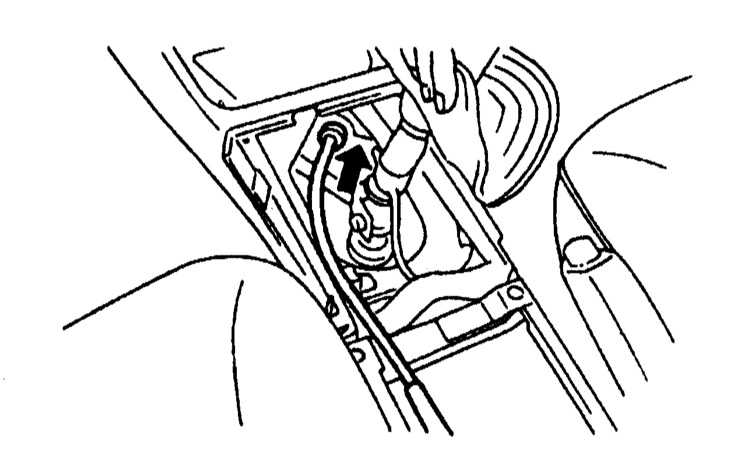

6. Извлеките приводной трос.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подсоедините приводной трос к рычагу переключения раздаточной коробки и закрепите его фиксатором.

Обслуживание рычага переключения раздаточной коробки Subaru Forester

2. Заведите трос в штатное положение и подсоедините его к раздаточной коробке.

Сопрягаемые поверхности тросовой сборки смажьте консистентной смазкой типа SUNLIGHT №2.

3. Затяните болты крепления рычага с требуемым усилием (13 ÷ 23 Нм).
4. Установите панель отделки центральной консоли.
5. Установите рукоятку рычага.
